fd 是什么

fd 是 File descriptor 的缩写，中文名叫做：文件描述符。文件描述符是一个非负整数，本质上是一个索引值。

什么时候拿到的 fd？

当打开一个文件时，内核向进程返回一个文件描述符（open系统调用），后续 read、write 这个文件时，则只需要用这个文件描述符来标识该文件，将其作为参数传入 read、write。

fd 的值范围是什么？

在 POSIX 语义中，0,1,2 这三个 fd 值已经被赋予特殊含义，分贝时标准输入（STDIN_FILENO），标准输出（STDOUT_FILENO），标准错误（STDERR_FIFENO）。
文件描述符是有一个范围的：0 ~ OPEN_MAX - 1，最早期的 UNIX 系统中的范围很小，现在的主流系统单就这个值来说，变化范围是几乎不受限制的，只收到系统硬件配置和系统管理员配置的约束。

1
2
查看当前系统的配置
ulimit -n

窥探 Linux 内核

stask_struct

进程的抽象是基于 struct task_struct 结构体，只提取需要理解的字段

1
2
3
4
5
struct task_struct {
	// ...
	struct file_struct *files;
	// ...
};

files 是一个指针，指向一个为 struct files_struct 的结构体。这个结构体就是用来管理该进程打开的所有文件的管理结构。
重点理解一个概念
struct task_struct 是进程的抽象封装，表示一个进程。当创建一个进程，其实就是创建一个 struct task_struct。

files_struct

这个结构体管理某进程打开的所有文件的管理结构

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
/*
 * Open file table structure
 */
struct files_struct {
    // 读相关字段
    atomic_t count;
    bool resize_in_progress;
    wait_queue_head_t resize_wait;

    // 打开的文件管理结构
    struct fdtable __rcu *fdt;
    struct fdtable fdtab;

    // 写相关字段
    unsigned int next_fd;
    unsigned long close_on_exec_init[1];
    unsigned long open_fds_init[1];
    unsigned long full_fds_bits_init[1];
    struct file * fd_array[NR_OPEN_DEFAULT];
};

files_struct 是用来管理所有打开的文件的。本质上就是数组管理的方式，所有打开的文件结构都在要给数组里。

  • struct file * fd_array[NR_OPEN_DEFAULT] 静态数组
  • struct fdtable 动态数组

files_struct 小结
files_struct 本质上是用来管理进程所有打开的文件的，内部的核心是由一个静态数组和动态数组管理结构实现的。
文件描述符 fd 本质上就是索引，fd 就是这个数组的索引，通过非负数 fd 就能拿到对应的 struct file 结构体的地址。

  • fd 就是 files 这个字段指向的指针数组的索引而已。通过 fd 能够找到对应文件的 struct file 结构体；

    file

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    struct file {
        // ...
        struct path                     f_path;
        struct inode                    *f_inode;
        const struct file_operations    *f_op;

        atomic_long_t                    f_count;
        unsigned int                     f_flags;
        fmode_t                          f_mode;
        struct mutex                     f_pos_lock;
        loff_t                           f_pos;
        struct fown_struct               f_owner;
        // ...
    }
    struct file 标识一个进程打开的文件，下面解释几个重要的字段：
  • f_path：标识文件名
  • f_inode：inode 这个是 vfs 的 inode 类型，是基于具体文件系统之上的抽象封装
  • f_post：当前文件偏移
    思考问题：

思考问题一：files_struct 结构体只会属于一个进程，那么 struct file 这个结构体呢，是指挥属于某一个进程？还是可能被多个进程共享？
划重点：struct file 是属于系统级别的结构体，换句话说是可以共享与多个不同的进程。

inode

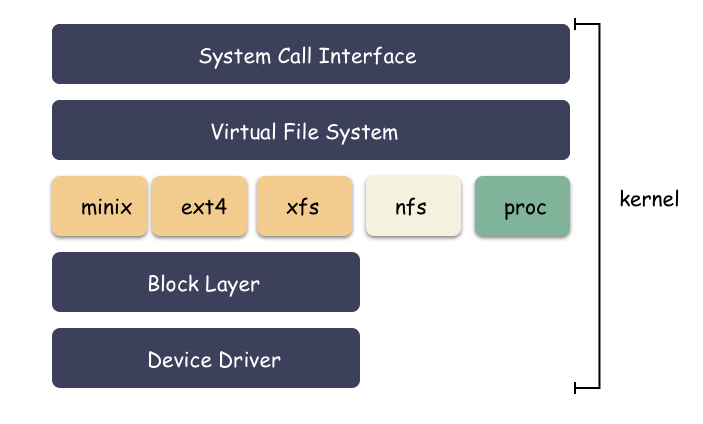

inode 是操作系统抽象出来的一层虚拟文件系统，叫做 VFS（Virtual File System），而在 VFS 之下才是真正的文件系统。

后面的没看懂，就不写了-_-

小结梳理

当用户打开一个文件时，用户只得到了一个 fd 句柄，但内核做了很多事情，我们得到几个关键的数据结构，这几个数据结构是有层次递进关系的，我们简单梳理下：

  1. 进程结构 task_struct：表进程实体，每一个进程都和一个 task_struct 结构体对应，其中 task_struct.files 指向一个管理打开文件的结构体 files_struct；
  2. 文件表项管理结构 files_struct: 用于管理进程打开的 open 文件列表，内部以数组的方式实现（静态数组和动态数组结合）。返回给用户的 fd 就是这个 数组的编号索引而已，索引元素为 file 结构；
  • files_struct 只从属于某进程
  1. 文件 file 结构：表征一个打开的文件，内部包含关键的字段有当前文件偏移，inode 结构地址；
  • 该结构虽然由进程触发创建，但是 file 结构可以在进程间共享；
  1. vfs inode 结构体：文件 file 结构指向的 vfs 的 inode，这个是操作系统抽象出来的一层，用于屏蔽后端各种各样的文件系统的 inode 差异；
  • inode 与具体进程无关，是文件系统级别的资源；
  1. ext4 inode 结构体（指代具体文件系统 inode）：后端文件系统的 inode 结构，不同文件系统自定义的结构体；

完整的结构图

思考实验
文件读写的时候会发生什么？

  • 在完成 wirte 操作后，在文件 file 中的当前文件偏移量会增加所写入的字节数，如果这导致当前文件偏移量超出了当前文件长度，则会把 inode 的当前长度设置为当前文件偏移量（也就是文件变长）
  • O_APPEND 标志打开一个文件，则相应的标识会被设置到文件 file 状态的标识中，每次对这种具有追加写标识的文件执行 write 操作的时候，file 的当前偏移量首先会被设置成 inode 结构体中的文件长度，这就使得每次写入的数据都追加到问价你的当前尾端处（该操作对用户态提供原子语义）；
  • 若一个文件 seek 定位到文件当前的尾端，则 file 中的当前文件偏移量设置成 inode 的当前文件长度；
  • 每个进程对它自己的 file，其中包含了当前文件偏移，当多个进程写同一个文件时，由于一个文件 IO 最终只会是落到全局的一个 inode 上，这种并发场景则可能产生用户不可预期的结果；

    总结

简要的总结

  1. 从姿势上来讲，用户 open 文件得到一个非负数句柄 fd，之后针对于该文件的 IO 操作都是基于这个 fd；
  2. 文件描述符 fd 本质上来讲就是数组索引，fd = 5，那对应数组的第 5 个元素而已，该数组是进程打开的所有文件的数组，数组元素类型为 struct_file；
  3. 结构体 task_struct 对应一个抽象的进程，files_struct 是这个进程管理该进程打开的文件数组管理器。fd 则对应了这个数组的编号，每一个打开的文件用 file 结构体表示，内含当前偏移等信息；
  4. file 结构体可以为进程共享，属于系统级资源，同一个文件可能对应多个 file 结构体，file 内部有个 inode 指针，指向文件系统的 inode；
  5. inode 是文件系统级别的概念，只由文件系统管理维护，不因进程改变（file 是进程触发创建的，进程 open 同一个文件会导致多个 file，指向同一个 inode）；

架构图
